HDPE双壁波纹管的详细讲解

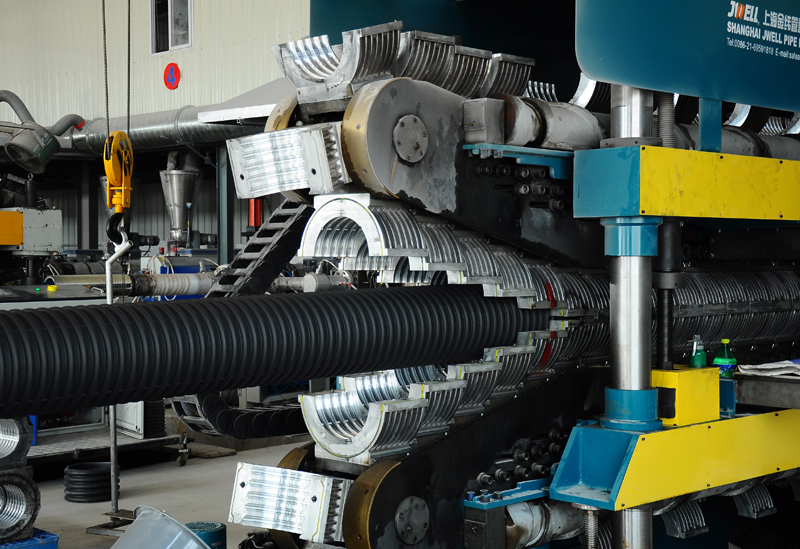

HDPE双壁波纹管道是以卫生级聚乙烯(HDPE)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿长，使用年限不低于50年，是建筑给排水的理想材料。
基本常识
HDPE双壁波纹管道是以卫生级聚乙烯(HDPE)树脂为主要原料，加入适量的稳定剂、润滑剂、填充剂、增色剂等经塑料挤出机挤出成型和注塑机注塑成型，通过冷却、固化、定型、检验、包装等工序以完成管材、管件的生产。
性能特点
·物化性能优良，耐化学腐蚀，抗冲强度高，流体阻力小，较同口径铸铁管流量提高30%，耐老化，使用寿长，使用年限不低于50年，是建筑给排水的理想材料。
·质轻耐用，安装方便，有力的加快了工程进度。
·节约建筑费用，相对于相同规格的铸铁管，可大大施工费用。
施工安装
管道安装前，应了解建筑物的结构和构成，熟悉排水工程的设计图纸和施工方案及其与土建工程的配合措施。
立管的横管均应按规定设置伸缩节及固定支架，管端插入伸缩节处预留的空隙为：夏季5—10㎜，冬季15—20㎜.
管道支承件的间距，立管外径为50㎜的应不大于1.5m，外径为75mm及以上的应不大于2m，横管应不大于下表的规定：
单位：㎜
|
外径 |
Ø50 |
Ø 75 |
Ø 110 |
Ø 160 |
|
间距 |
500 |
750 |
1100 |
1600 |
·管道的配管及粘接工艺，必须按下列规定执行：
1、锯管及坡口
a、锯管工具宜采用细齿锯，割刀和割管机等工具，切口应平整并垂直于管身，断面处不得有变形。
b、插口处可用中号板锉锉成15°—30°坡口，坡口厚度为管壁厚度的1/3-1/2，长度一般不小于3mm，坡口完成后应将残屑干净。
2、管端插承口深度
配管时应将管材与管件试插一次，在其表面划出标记，管材插入承口深度不得小于下表规定：
单位：㎜
|
管材外径 |
Ø 50 |
Ø 75 |
Ø 110 |
Ø 160 |
|
插入深度 |
25 |
40 |
48 |
58 |
3、胶粘剂涂刷
用小刷子蘸取胶粘剂，涂刷管材与管件的接合面，应轴向涂刷，动作迅速涂抹均匀，且涂刷的胶粘剂要适量，不得漏涂或涂抹过厚。冬季施工时尤须注意，应先涂承口后涂插口。
4、承插接口的连接
承插口涂刷胶粘剂后，应立即找正方向将管子插入承口，使管端插入深度符合所画标记，并保证承插接口的直度和接口位置正确，还应保持2-3分钟，防止接口滑脱，预制管端节点间误差应不大于5mm。
5、承插接口的养护
承插接口接插完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。根据胶粘剂的性能和气候条件静置接口固化为止。冬季或雨季施工时固化时间应适当延长。
○排水管规格尺寸单位：㎜
|
D |
Ø 50 |
Ø 75 |
Ø 110 |
Ø 160 |
|
§ |
2.0 |
2.3 |
3.2 |
4.0 |
|
L |
4000或6000 |
连接与安装
双壁波纹管的连接方式主要有密封胶圈、粘接以及法兰连接3种.
1.双壁波纹管的管径大于等于100毫米的管道一般采用胶圈接口;
2.双壁波纹管的管径小于100毫米的管道则一般采用粘接接头,也有的采用活接头;
3.双壁波纹管管道在跨越下水道或其他管道时,一般都使用金属管,这时塑料管与金属管采用法兰连接.阀门前后 与管道的连接也都是采用法兰连接.
双壁波纹管安装注意事项
1.双壁波纹管长度根据实测,并结合各连接管件的尺寸逐层确定.
2.双壁波纹管锯管工具宜选用细齿锯、割刀和割管机等工具.断口应平整,断面处不得有变形.
3.双壁波纹管的待粘接的插口部分可用中号板锉锉成15o~30o坡口.坡口长度一般不小于3mm,坡口厚度宜为管壁厚度的1/3~1/2.坡口完成后,应将残屑干净.
4.双壁波纹管的承插接口连接完后,应将挤出的胶粘剂用棉纱或干布蘸少许丙酮等 清洁剂擦洗干净.根据胶粘剂的性能和气候条件静接口固化为止.
5.双壁波纹管在冬季施工时固化时间应适当延长.
○管件优点
1、耐腐蚀性强，不受腐蚀性土壤和各种饮用水的影响;
2、内壁光滑，比常规材料摩擦阻力小;
3、管道及配件永不生锈，因而其内部不会发生侵蚀及收缩的变化;
4、建筑物外墙永远不会因管道生锈而污染，保证建筑物价值不致受损;
5、管道配件款式繁多、齐全，可适合各种设计及安装要求;
6、安装方便，无须定期保养维修;
7、双壁波纹管重量为铸铁管的五分之一，易于运输和作;
8、采用胶水粘接，简易快捷，经济;
9、无味、;
10、可耐广泛的化学物品，包括强酸和强碱;
11、不受的侵害;
12、抗白蚁、耐风化;
13、比常规材料价格低廉;
14、在正常使用条件下寿可达50年以上。
性能指标
1、物理性能
比重 1.4g/cm
可燃性 不助燃
不透明度 少于0.1%
维卡软化点 80℃
吸水率(23℃) 0.12(24h)
2、机械性能
拉力强度 52MPa(7.500lb/in2)
压力强度 66MPa(9.600lb/in2)
击冲 5.4J(4ft/lb)
弯曲弹性模数 2.750MPa(4×105lb/in2)
比尔诺硬度 12 —15
3、电气性能
穿透电压 2. 000 V/mil(在10mil厚度)
体积电压 1015Ω
双壁波纹管表面电阻 10131014Ω
功率电子 0.02(106周)
常数 3.0—3.2(106周)
4、传热
热线性膨胀系数 0.07mm/m ·K
导热率 3.5×10-4cal/s·cm·k
比热 0.25cal/g·k
|
项 目 |
标 准 要 求 |
|
|
拉伸屈服强度 |
≥40MPa |
|
|
维卡软化温度 |
≥90℃ |
|
|
扁平试验 |
无破裂 |
|
|
落锤冲击试验 |
≤10% |
|
|
外观 |
内外壁光滑、平整，不允许有气泡 |
|
|
规格尺寸 |
外景壁厚 |
符合GB/T5836.1-2006 |
|
同一截面壁厚偏差 |
≤14% |
|
|
纵向回缩率 |
≤5% |
|
○专利管件——防漏预埋管接优点
1、防漏槽纹在浇灌楼板时嵌入混凝土，这样就不会形成缝隙，从而避免漏水;
2、防渗弯角形成紧抱管壁的姿势，可以防止因涂抹胶水不均匀造成管内水向外渗漏;
3、防滑钉孔可以使本产品准确固定在预计位置上，不会随施工碰撞而移动，进而保证日后管材安装的美观;
4、防尘盖防止混凝土进入预埋直接内壁，避免给安装管材造成困难，还可以防止杂物进入先安装的管材内造成日后管道堵塞。
